Dans le secteur de la construction et de la rénovation, le goujon d’ancrage se révèle être un élément clé. Fortement sollicité pour sa capacité à garantir la stabilité et la sécurité des assemblages lourds, cet outils de fixation est incontournable lors de toute opération d’installation sur des supports solides tels que le béton ou la pierre. Connu pour sa polyvalence et sa robustesse, le goujon d’ancrage est utilisé tant pour des projets d’envergure, comme des constructions de bâtiments, que pour des tâches plus modestes du quotidien. Face à des exigences toujours croissantes en matière de sécurité et de durabilité, il devient impératif de bien comprendre les différentes applications, les spécificités et les techniques de mise en œuvre de cet accessoire. En outre, les normes associées, ainsi que les innovations de matériaux, jouent un rôle non négligeable dans le choix et l’utilisation du goujon d’ancrage. Cet article met en lumière les éléments essentiels à considérer pour une fixation optimale.
Qu’est-ce qu’un goujon d’ancrage ?

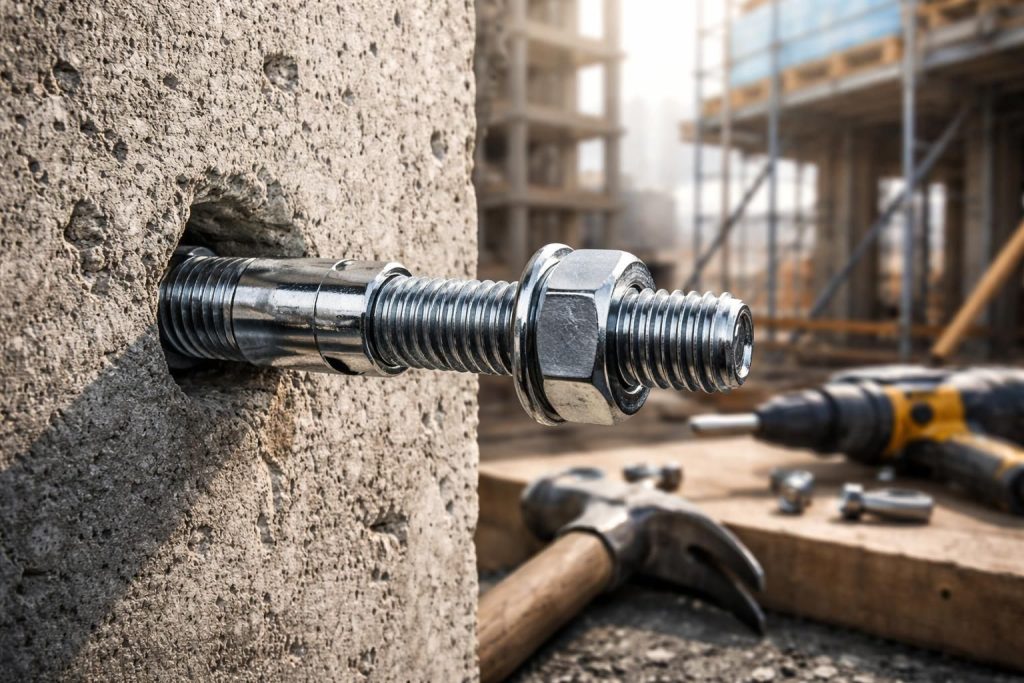

Un goujon d’ancrage est un dispositif de fixation traversant, souvent constitué d’une tige métallique filetée qui assure une liaison robuste entre des éléments de construction et un support solide. Typiquement, ce goujon est équipé d’une tête, d’un écrou et d’une rondelle, permettant un ancrage précis et sécurisé. Les applications principales concernent des charges lourdes, qu’il s’agisse de structures porteuses, telles que des poutres, des garde-corps, ou d’autres objets nécessitant un maintien fiable sur des supports pleins comme le béton, le parpaing, la pierre et la brique pleine.
A lire aussi : Quelles sont les différentes parties d’une charpente ?
La conception du goujon d’ancrage repose sur des principes d’ingénierie permettant de garantir sa résistance tant aux efforts de traction qu’au cisaillement. En raison de sa nature traversante, il est souvent utilisé pour des installations nécessitant un ancrage solide et durable, rendant son choix fondateur dans le cadre de projets de construction.
Particularités du goujon d’ancrage
En fonction des domaines d’application, les goujons d’ancrage se déclinent sous différentes formes et matériaux. Les spécificités techniques peuvent varier, mais la fonctionnalité principale reste la même : garantir la sécurité des installations. En effet, la nature du béton – fissuré ou non – influence la sélection appropriée de l’élément de fixation. Cela implique que des goujons d’ancrage alternativement choisis doivent impérativement être adaptés à l’environnement et à la nature des charges à supporter.
A lire aussi : Les avantages de l'utilisation d'un enduit pour tyrolienne sur vos surfaces
Par ailleurs, l’expansion de la douille ou de la bague, effectuée au moment du serrage, joue également un rôle crucial dans l’efficacité de l’ancrage. En garantissant une prise solide dans le support, cela assure une excellente tenue du goujon d’ancrage sur le long terme. Les ergots d’accrochage, quant à eux, facilitent le serrage pendant l’installation, contribuant à optimiser le processus.
Les types de goujons d’ancrage et leur utilisation
Les goujons d’ancrage se déclinent en plusieurs types, adaptés à des conditions spécifiques et à des matériaux variés. En voici quelques exemples majeurs :
- Goujon d’ancrage en acier standard : Utilisé pour des applications courantes dans des environnements internes et protégés.
- Goujon d’ancrage en acier inoxydable : Apprécié pour son ample durabilité, ce type est recommandé pour des installations extérieures ou dans des milieux humides.
- Goujon d’ancrage chimique : Employé pour des supports fissurés, ce système permet d’assurer une fixation uniforme et fiable même dans des conditions délicates.
- Goujon d’ancrage à expansion mécanique : Utilisé dans des bétons compacts, il offre une solide résistance à la traction.
Le choix d’un goujon dépend de plusieurs paramètres, notamment le diamètre, la longueur, et le matériau. Le diamètre, souvent compris entre 6 mm et 24 mm, doit être sélectionné en fonction des caractéristiques du support et de la charge appliquée. Les longueurs varient de 50 mm à 150 mm, et sont également déterminées par l’épaisseur du support à traverser.
Comment installer un goujon d’ancrage ?
L’installation d’un goujon d’ancrage est un processus nécessitant précision et méthode. Ce dispositif peut être mis en œuvre selon les étapes suivantes :
- Forer un trou dans le support à l’aide d’une perceuse adaptée, en veillant à respecter le diamètre du goujon choisi.
- Nettoyer minutieusement le trou pour éliminer toute poussière ou débris, garantissant ainsi un contact optimal.
- Introduire le goujon par sa terminaison conique dans le trou préparé.
- Enfoncer le goujon avec un marteau, de manière à assurer une pénétration correcte dans le support.
- Finaliser l’installation en serrant l’écrou pour garantir une fixation ferme.
Chacune de ces étapes doit être réalisée avec attention, surtout lors du perçage et du nettoyage du trou, car tout obstacle ou impureté peut compromettre l’efficacité de l’ancrage. Pour garantir la solidité, il est trés important que le diamètre du trou corresponde à celui du goujon d’ancrage.
Choisir le bon goujon d’ancrage selon l’application
Le choix d’un goujon d’ancrage adapté dépend de plusieurs critères techniques. Parmi les éléments à considérer, on trouve :
- Le diamètre : Généralement compris entre 6 mm et 24 mm, le diamètre doit être proportionnel à la charge qui sera appliquée. Plus la charge est lourde, plus le diamètre doit être grand.
- La longueur : Les goujons sont disponibles dans des longueurs variées. Leur longueur doit prendre en compte l’épaisseur du support à traverser et la profondeur d’ancrage recommandée.
- La composition : Les goujons d’ancrage peuvent être en acier standard, en acier inoxydable ou en acier zingué. Choisir le bon matériau devient essentiel selon l’environnement d’installation.
- Normes et certifications : Les goujons doivent être conformes aux normes en vigueur pour garantir leur efficacité. Les Évaluations Techniques Européennes (ETE) sont un gage de qualité pour ces dispositifs.
Il est crucial d’évaluer le type d’application et les caractéristiques spécifiques du chantier lors de la sélection pour garantir une fixation parfaitement adaptée. Les goujons d’ancrage doivent non seulement supporter la charge immédiate, mais également résister aux contraintes sur le long terme.
Normes de sécurité et considérations techniques
Les normes de sécurité sont un aspect essentiel à prendre en compte dans le cadre de l’utilisation des goujons d’ancrage. En fonction de la zone géographique et des risques sismiques, certaines réglementations peuvent être appliquées, telles que celles stipulées dans l’Eurocode 8. Il est important d’être conscient de ces normes pour garantir que les installations répondent à des critères exigeants en matière de sécurité.
De plus, avant toute installation, il est recommandé de réaliser des tests pour vérifier la résistance du matériau de support et d’analyser les charges auxquelles il sera soumis. En effet, le dimensionnement des goujons d’ancrage doit se faire en intégrant les coefficients de sécurité afin d’anticiper les sollicitations mécaniques imprévues.
| Type de goujon | Application | Résistance (kg) |
|---|---|---|
| Goujon d’ancrage acier 8 mm | Étagères lourdes | 200 |
| Goujon d’ancrage acier 10 mm | Stores électriques | 400 |
| Goujon d’ancrage acier 12 mm | Structures métalliques | 700 |
| Goujon d’ancrage acier 16 mm | Poteaux porteurs | 2000 |
Les critères de choix et d’utilisation des goujons d’ancrage doivent toujours prendre en compte les exigences spécifiques au chantier en question, car toute négligence pourrait compromettre la stabilité des structures construites.
Conclusion sur le goujon d’ancrage et son rôle dans le bâtiment
Le goujon d’ancrage est devenu un élément indispensable dans le domaine de la construction, tant pour la solidité des structures que pour la sécurité des utilisateurs. Ce dispositif offre une multitude d’applications, des plus simples aux plus complexes, garantissant un maintien efficace dans des matériaux divers, ainsi que la capacité à supporter des charges conséquentes. Pour pérenniser les installations, il est fondamental de mener une analyse rigoureuse des besoins, allant du choix du matériau à l’exécution précise de l’installation.
Avec l’émergence de nouvelles normes et technologies, la fiabilité de ces éléments de fixation continuera d’évoluer, rajoutant ainsi une couche de sécurité dans le secteur. Tout professionnel du bâtiment est conscient que la réussite d’une installation repose sur des choix éclairés s’appuyant sur des informations précises et techniques.
