Le branchement d’un bouton poussoir Legrand repose sur un circuit distinct de celui d’un interrupteur classique. Le poussoir ne maintient pas le contact : il envoie une impulsion brève à un télérupteur, qui se charge de basculer l’état du circuit d’éclairage. Cette différence mécanique a des conséquences directes sur le câblage, la protection du circuit et les vérifications à effectuer avant de mettre sous tension.
Télérupteur et bouton poussoir : le couple à comprendre avant de câbler
Un bouton poussoir ne fonctionne pas seul. Sans télérupteur installé au tableau électrique, appuyer sur le poussoir allume la lampe, mais relâcher la pression l’éteint immédiatement. C’est la mésaventure la plus fréquente chez les bricoleurs qui confondent poussoir et interrupteur va-et-vient.
Le télérupteur est un relais électromécanique (ou électronique) logé dans le coffret de répartition. Chaque impulsion envoyée par le poussoir fait changer l’état du contact interne : ouvert devient fermé, fermé devient ouvert. C’est lui qui mémorise la position, pas le bouton.
Sur un circuit d’éclairage piloté par plusieurs points de commande, tous les boutons poussoirs sont câblés en parallèle sur la même entrée du télérupteur. Ajouter un deuxième ou un troisième poussoir Legrand revient à tirer deux fils supplémentaires entre chaque boîtier et le télérupteur, sans toucher au reste du circuit.
Vérification d’absence de tension : la étape que les tutoriels survolent
Couper le disjoncteur ne suffit pas à garantir l’absence de danger. La norme NF C 18-510, distincte de la NF C 15-100, encadre les procédures de consignation et de vérification d’absence de tension (VAT) avant toute intervention sur un circuit électrique.
En pratique, pour un particulier, cela signifie trois gestes à effectuer dans l’ordre :
- Couper le disjoncteur divisionnaire du circuit d’éclairage concerné au tableau, pas seulement l’interrupteur général.
- Verrouiller ou signaler la coupure (un simple morceau de ruban adhésif sur le disjoncteur empêche un autre occupant de le réenclencher pendant le chantier).
- Vérifier l’absence de tension avec un VAT ou un multimètre directement sur les fils dans la boîte d’encastrement, avant de toucher quoi que ce soit.
Un testeur de tension coûte quelques dizaines de francs et évite le principal risque domestique : travailler sur un fil encore alimenté parce que le mauvais disjoncteur a été coupé.
Schéma de câblage d’un bouton poussoir Legrand sur télérupteur
Le circuit comporte quatre conducteurs à identifier dans la boîte d’encastrement et au tableau.
La phase (fil rouge ou marron) arrive du disjoncteur divisionnaire et alimente la borne d’entrée du télérupteur. La sortie du télérupteur envoie la phase commutée vers la lampe. Le fil de retour lampe (souvent violet ou orange) rejoint le neutre au luminaire.
Côté poussoir, le câblage est plus simple qu’il n’y paraît. Deux fils relient chaque bouton poussoir au télérupteur :
- Un fil de phase part de la borne A1 (ou « commande ») du télérupteur vers une borne du poussoir.
- Un fil de neutre (fil bleu) relie l’autre borne du poussoir à la borne A2 du télérupteur.

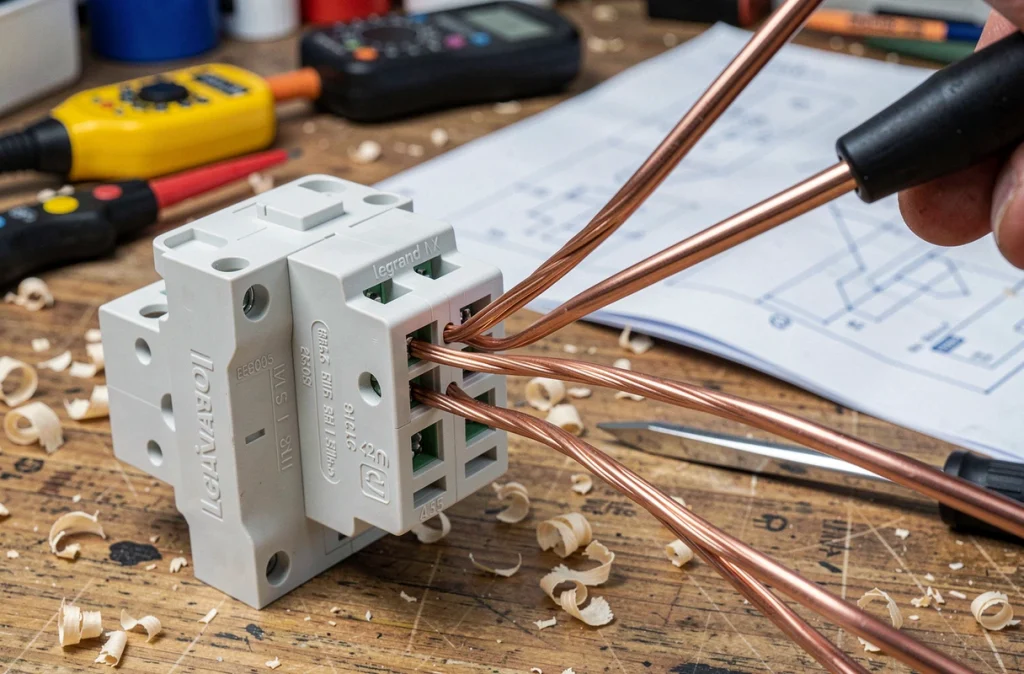

Sur les modèles Legrand de la gamme Céliane ou Mosaic, les bornes automatiques acceptent des conducteurs rigides de section standard pour un circuit d’éclairage. Le raccordement se fait sans vis : le fil dénudé sur la longueur indiquée par le repère du mécanisme s’insère jusqu’au clic.
Cas de plusieurs boutons poussoirs en parallèle
Pour ajouter un second point de commande, il suffit de raccorder le nouveau poussoir entre les mêmes fils de phase commande et de neutre. Les poussoirs sont câblés en parallèle, jamais en série. Si un seul des poussoirs est enfoncé, l’impulsion parvient au télérupteur.
NF C 15-100 édition 2024 : ce qui change pour un circuit d’éclairage
Depuis le 1er septembre 2025, la nouvelle édition 2024 de la norme NF C 15-100 est devenue la seule référence obligatoire pour les installations basse tension neuves et les rénovations lourdes en France. Cette mise à jour impacte l’organisation des circuits d’éclairage, les protections associées et l’emplacement des dispositifs de commande.
Un particulier qui remplace un simple interrupteur par un bouton poussoir sur un circuit existant ne déclenche pas automatiquement l’obligation de conformité à l’édition 2024. En revanche, si le chantier s’étend à une rénovation complète du tableau ou du circuit, la nouvelle norme s’applique intégralement.
La distinction entre « travaux limités » (mise en sécurité minimale) et « rénovation complète » (conformité totale) détermine le niveau d’exigence. En cas de revente du bien, le diagnostic électrique se base sur la réglementation en vigueur au moment de la construction ou de la dernière rénovation déclarée. Des travaux réalisés sans respect de la norme applicable peuvent poser problème lors d’une vente.
Erreurs fréquentes lors du branchement d’un poussoir Legrand
La première erreur est de câbler le poussoir comme un interrupteur va-et-vient. Le résultat : la lumière s’allume uniquement tant que le doigt reste appuyé. Le télérupteur est absent du circuit ou n’est pas raccordé sur les bonnes bornes.
La deuxième concerne le choix du fil. Utiliser un conducteur souple (multibrin) dans une borne automatique Legrand conçue pour du rigide provoque un faux contact. Le mécanisme à ressort ne pince pas correctement les brins, ce qui peut générer un échauffement au point de connexion.
La troisième erreur est d’oublier le fil de terre dans la boîte d’encastrement. Même si le mécanisme du poussoir est en plastique isolant, le conducteur de protection doit être présent et raccordé dans chaque boîtier, conformément à la NF C 15-100.
Le branchement d’un bouton poussoir Legrand reste accessible à un bricoleur méthodique, à condition de disposer d’un télérupteur correctement raccordé au tableau et de vérifier systématiquement l’absence de tension avant chaque manipulation. Le geste le plus technique n’est pas le câblage du poussoir lui-même, mais la rigueur de la mise hors tension et le respect des sections de conducteurs imposées par la norme en vigueur.
